| 产品特性：焊锡 | 是否进口：否 | 产地：深圳 |
| 品牌：ATTEN/安泰信 | 型号：AT-90DH | 焊台种类：恒温焊台 |
| 温度调节范围：0-600℃ | 适用范围：通用焊接 | 输入电压：220V |
| 输出电压：200V | 保险丝：1 | 焊咀对地阻抗：2Ω |
| 外壳表面阻抗：2Ω | 焊咀对地电压：2mV | 功率：80W |
| 外形尺寸：1mm | 升温时间：2 | 净重：3kg |
| 套装：箱装 |
T90DH焊台是一款针对无铅焊接工艺设计的大功率电焊台。特别适用于工厂SMD元件的手工贴装、返修和普通直插式元器件的焊接，以及其他不同工艺要求的焊接工作。
为避免损坏机器，及保持作业环境安全。在使用本产品之前，请仔细阅读本使用说明书并请妥善保存，以便在需要时查阅。
高清LCD带背光液晶屏，参数显示一目了然
银合金导热材料，热传导的导热方式，极高的回温速度
开机从室温升至350°C仅需10秒
可视化的过程控制，模拟条指示
多功率模式控制，对应不同场合之应用
三组快捷键温度存取，快速转换不同焊接温度之需要
密码锁定设置参数，便于批量生产线工艺管控
智能的睡眠功能，休眠时间可调节，方便不同用户之选择，更加节能、环保
蜂鸣器讯响功能，可选择开启关闭，人性化设计，方便不同用户之需要
烙铁头使用国外同类小型化设计，降低耗材成本，***用户耗材费用***控制。
烙铁头与发热体分离，降低使用者的使用成本
| 规格参数 | ||||
| 功率 | 90W | |||
| 输入电压 | 220VAC 50Hz （110V可选） | |||
| 输出电压 | 24VAC | |||
| 温度范围 | 100 – 500°C （212 – 932°F） | |||
| 校温范围 | -50 ~ +50°C （-58 ~ +122°F） | |||
| 密码范围 | 001 – 999（0为解锁状态） | |||
| 休眠温度 | 200°C | |||
| 休眠时间 | 0 – 99 分钟 （0分钟不休眠） | |||
| 温度准确度 | +/-10°C | |||
| 温度稳定度 | +/-2°C（静止空气，没有负载） | |||
| 焊咀对地阻抗 | <= 2 欧姆 | |||
| 焊咀对地电压 | <= 2 毫伏 | |||
| 外形体积 | 168（L）* 110(W) * 95(H) | |||
| 重量 | 2.0KG | |||
操作指引
整机示意图（重拍）

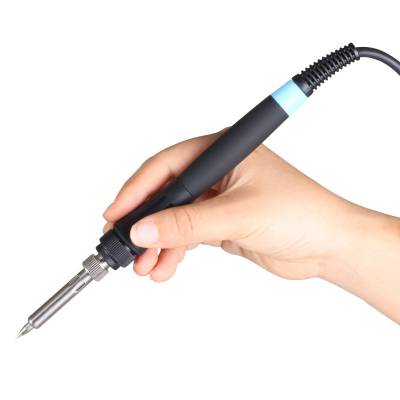

1、焊铁手柄 2、烙铁架 3、“1”按键 4、“2”按键 5、LCD屏
6、“3”按键 7、“▲”键 8、“▼”键 9、电源开关 10、航空插座
LCD显示简介
LCD显示描述：
1、SET（Set Temperature）：开机及设置温度显示状态符号
2、REAL （Real Temperature）：实际温度显示状态符
3、CAL （Calibration Temperature）：校准温度显示状态符
4、快捷1通道设置温度显示，锁定时显示“- - -”
5、快捷2通道设置温度显示，锁定时显示“loc”
6、快捷3通道设置温度显示，锁定时显示“- - -”
7、加温模拟条，显示的为当前工作状态
8、华氏度符号显示
9、摄氏度符号显示
10、主显示实际温度值、设置温度时侯的设置值、校正温度时侯的校正值
使用
一、连接
1、将焊铁手柄插入主机前面板航空座内，并置于烙铁架上。
2、电源线插头插入焊台电源插座内（请确认所使用的电源符合机器要求）。
二、上电
机器通电，打开电源开关。显示设置温度（上次使用温度）3秒，“SET”符号亮起。之后显示实际温度值，“REAL”符号亮起，温度值单位符号显示“°C或°F”，如图1、图2。
图1 图2
三、温度设置
正常工作时，按“▲”或“▼”键（如图3），进入温度调整状态（如图4）， “SET”符号亮起，长按键可快速调整，停止按键3秒保存并退出温度设置。
图3 图4
四、快捷温度存取
取快捷温度 正常工作时，按一下“1或2或3”键（如图5），可快速提取存储于“1或2或3”通道中的设置温度用于当前工作温度。
存储快捷温度 正常工作时，长按（> 3秒）“1或2或3”键可将当前设置的工作温度存储于“1或2或3”通道中。
图5 图6
五、手动温度校正
1、当更换发热芯或烙铁头，需要校正焊咀温度时，同时按住“▲”和“▼”键（如图6）进入编程模式，如图7。
图7 图8 图9
2、在编程模式下，按一下“1”键（如图8），进入温度校正模式，“CAL”显示亮起，并显示上次校正值，如图9（校正值为0°C）。
3、在校正模式下按“▲”或“▼”键（如图5）调节校正温度，校正范围（-50℃~ 50℃（-58F~122F））。当实测温度低于显示温度低时，补偿取负温度值。当实测温度高于显示温度时取正温度值。
4、 校正温度输入完成，按一下“1”键保存。
校正方法：准备好温度测试仪，待机器处于恒温状态时，测量待校正烙铁咀温度并记录（测量时请将烙铁咀镀上少许焊锡利于紧密接触）。设此时测量温度为T1（如320℃），显示温度为T2（如350℃）,原校正值T3(0℃);应校正温度为：T1（320℃）- T2（350℃）+ T3(0℃)= -30，则此时按“▼”键输入-30℃即可。
六、焊接模式改变
鉴于焊接作业中可能会遇到多种不同的焊接需要，AT90DH增配了3种焊接模式以适用于不同焊接环境之要求，无需另外增加购买相应焊接设备。
设置方法如下：
1、同时按住“▲”和“▼”键（如图6），进入编程模式，如图7。
2、在编程模式下，按“2”键（图10），进入焊接模式设置，显示“Mode”符，显示当前工作模式状态，如图11（模式“0”状态）。
图10 图11
3、在功率模式设置状态下，按“▲”或“▼”键（如图5），调节焊接模式值，完成后按“2”键确认保存，如图12（模式“1”状态）。
焊接模式0：适用于贴片、精密等作业温度要求高的小型焊接作业场合，强化非常高的温度稳定性。
焊接模式1：适用于同时作业多种不同焊点的焊接场合，回温速度快，焊接感觉好。
焊接模式2：适合焊接接插端子等较大用锡量的焊接场合，回温速度极快，温度动态范围大。
图12
注意：本机出厂缺省设置为焊接模式1
七、休眠设置
以节约能源、降低能耗、绿色环保为前提，在不影响正常作业情况下，AT90DH设置了休眠功能，并且可单独设定休眠开启/关闭功能，休眠时间也可单独调整。
设置方法如下：
1、同时按住“▲”和“▼”键（如图6），进入编程模式，如图7。
2、在编程模式下，可在焊接模式设置后按“2”键（图10）或连续按“2”键3次进入休眠模式设置，显示为当前休眠状态，如图13（休眠关状态）。
3、在休眠设置状态下，按“▲”或“▼”键（如图5），输入休眠时间值，单位值为分钟，时间输入完成按“2”键确认保存，如图14（休眠时间为10分钟状态）。
4、休眠功能开启后，如果在设定的休眠时间始终没有焊接或者进行任何的设置等操作，机器将进入休眠状态（焊接模式2下，机器不能进入休眠），机器将工作在200°C的低温状态
