| 产品特性：支撑 | 加工定制：否 | 材质：轴承钢 |
| 适配车型：通用 | 配套关系：原厂 | 内径：1mm |
| 外径：1mm | 高度：1mm | 配件编号：1 |
| 规格：B-30 | 品牌：C-FLEX |

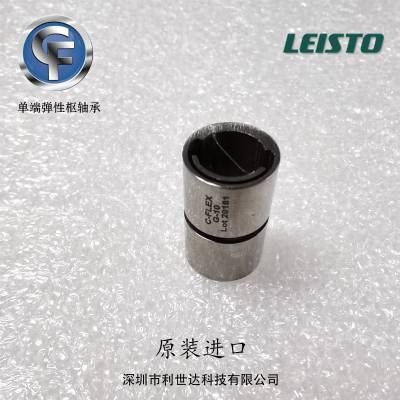

十字扭簧（又称测量臂十字弹簧）是数控轧辊磨床的测量系统的关键件，它主要有偏转角度，负荷以及平均寿命三个要素，为测量系统提供复位所需的弹力，随着测量次数的增加，扭簧会产生疲劳变形而失效。由于进口件采购周期长，常常成为影响用户生产的棘手因素，我公司长期备有进口原装扭簧，为客户的设备正常运行增强了保障力度。
主要性能：
主要材料：由AISI 410或AISI 420防腐钢制成，The flexing elements由AISI 420防腐钢制成
扭转弹簧速度：一般在＋/-10％之内或是低于列表数值
订货须知：用户可提供表格中的代号，或扭簧的尺寸数据，表格中的单位是英寸，换算尺寸1英寸=25.4mm
单头
| Part Number | Bearing Size | Tortional Spring | Load (Lc) | Capacity (Lt) | Diameter +0.0000 / -0.0005 | A +/- 0.003 | B Min. |
|---|---|---|---|---|---|---|---|
| A-10 | 1/8 | 0.0003 | 0.95 | 3.8 | 0.125 | 0.2 | 0.088 |
| A-20 | 1/8 | 0.0018 | 8.9 | 12.7 | 0.125 | 0.2 | 0.088 |
| A-30 | 1/8 | 0.0148 | 25.3 | 25.3 | 0.125 | 0.2 | 0.088 |
| B-10 | 5/32 | 0.0004 | 1.4 | 5.6 | 0.1562 | 0.25 | 0.114 |
| B-20 | 5/32 | 0.0037 | 13.7 | 19.6 | 0.1562 | 0.25 | 0.114 |
| B-30 | 5/32 | 0.0296 | 39.3 | 39.3 | 0.1562 | 0.25 | 0.114 |
| C-10 | 3/16 | 0.0007 | 2 | 7.8 | 0.1875 | 0.3 | 0.136 |
| C-20 | 3/16 | 0.006 | 19.5 | 27.9 | 0.1875 | 0.3 | 0.136 |
| C-30 | 3/16 | 0.0482 | 55.8 | 55.8 | 0.1875 | 0.3 | 0.136 |
| D-10 | 1/4 | 0.0018 | 3.6 | 14.2 | 0.25 | 0.4 | 0.184 |
| D-20 | 1/4 | 0.0148 | 35 | 50 | 0.25 | 0.4 | 0.184 |
| D-30 | 1/4 | 0.1185 | 100 | 100 | 0.25 | 0.4 | 0.184 |
| E-10 | 5/16 | 0.0037 | 5.7 | 22.8 | 0.3125 | 0.5 | 0.232 |
| E-20 | 5/16 | 0.0296 | 55 | 78.6 | 0.3125 | 0.5 | 0.232 |
| E-30 | 5/16 | 0.2367 | 157.1 | 157.1 | 0.3125 | 0.5 | 0.232 |
| F-10 | 3/8 | 0.0065 | 8.4 | 33.6 | 0.375 | 0.6 | 0.279 |
| F-20 | 3/8 | 0.0482 | 79.1 | 113 | 0.375 | 0.6 | 0.279 |
| F-30 | 3/8 | 0.4002 | 226 | 226 | 0.375 | 0.6 | 0.279 |
| G-10 | 1/2 | 0.0148 | 14.4 | 57.4 | 0.5 | 0.8 | 0.374 |
| G-20 | 1/2 | 0.1185 | 140 | 200 | 0.5 | 0.8 | 0.374 |
| G-30 | 1/2 | 0.9486 | 400 | 400 | 0.5 | 0.8 | 0.374 |
| H-10 | 5/8 | 0.0296 | 23 | 92 | 0.625 | 1 | 0.469 |
| H-20 | 5/8 | 0.2367 | 221.1 | 315.8 | 0.625 | 1 | 0.469 |
| H-30 | 5/8 | 1.894 | 631.5 | 631.5 | 0.625 | 1 | 0.469 |
| I-10 | 3/4 | 0.0482 | 32.4 | 129.4 | 0.75 | 1.2 | 0.564 |
| I-20 | 3/4 | 0.4002 | 317.2 | 453.1 | 0.75 | 1.2 | 0.564 |
| I-30 | 3/4 | 3.261 | 906.1 | 906.1 | 0.75 | 1.2 | 0.564 |
| J-10 | 1 | 0.1185 | 59.2 | 236.6 | 1 | 1.6 | 0.764 |
| J-20 | 1 | 0.9486 | 566.3 | 809 | 1 | 1.6 | 0.764 |
| J-30 | 1 | 7.8023 | 1616 | 1616 | 1 | 1.6 | 0.764 |
